Questão
ID 651761Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Diagramas de Blocos e de Bode
Ano: 2002 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Centrais Elétricas Brasileiras

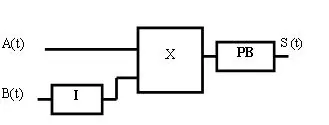

No circuito representado no diagrama de blocos abaixo, que é usado em um PLL, "I" é um circuito defasador de + 90º, "X" é circuito multiplicador de quatro quadrantes, "PB" é um filtro passa-baixa, que tem um pólo em
= 10 rad/s, e A (t) = sen (104 . t +
) e B (t) = sen 104 . t , os sinais de entrada. Podemos desse modo afirmar que a saída S (t) é, muito aproximadamente, a função:
