Questão
ID 651757Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2002 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Centrais Elétricas Brasileiras

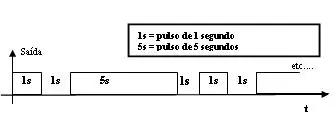

"A", "B", e "C" são saídas "Q" de um contador binário assíncrono, realizado com flip - flops J-K, com J=K=1 (lógico), acionado por um relógio que gera 1 (um) pulso por segundo. Queremos seqüencialmente gerar o trem de pulsos abaixo
Devemos realizar com "A", "B", e "C" a seguinte função lógica "F ", que será a saída do trem de pulsos
