Questão 646917

Engenharia Elétrica e Engenharia Eletrônica · 2006

Questão

ID 646917

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Departamento Estadual de Trânsito do Pará

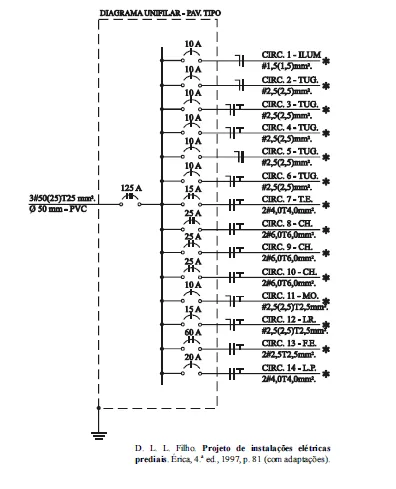

Considere o diagrama unifilar ilustrado a seguir, do quadro de distribuição de um apartamento.

Com relação ao alimentador geral do quadro de distribuição e aos circuitos do quadro, assinale a opção correta.

Alternativa A: No alimentador geral, a seção transvesal dos condutores de
fase é superior tanto à seção transversal do condutor neutro,
quanto à seção transversal do condutor de proteção.
Alternativa B: No circuito número 14, não é necessário condutor neutro
porque existe um condutor terra nesse circuito que
desempenha também função de neutro.
Alternativa C: O disjuntor geral da instalação está subdimensionado, pois a
soma das correntes dos disjuntores individuais à sua jusante
supera 150 A.
Alternativa D: Caso a tensão fase-neutro da rede elétrica da concessionária
que atende esse apartamento seja igual a 220 V, a tensão
nominal de todos os circuitos nesse apartamento será igual a
220 V.
