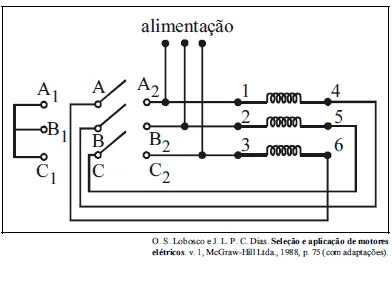

A figura acima mostra o esquema de alimentação do circuito de força de um motor de indução trifásico, cujo acionamento se dá por meio de uma chave estrela-triângulo. Quando os pontos A, B e C estão ligados a A 1 , B 1 e C 1 , respectivamente, o motor está ligado em estrela. Quando a chave é comutada automaticamente, agora para A 2 , B 2 e C 2 , respectivamente, o motor fica ligado em triângulo. Considere que os terminais das bobinas do motor sejam indicados por algarismos de 1 a 6, de modo que as bobinas são dispostas como 1-4, 2-5 e 3-6. A respeito do funcionamento do circuito e do motor, assinale a opção correta.

A partida do motor com chave estrela-triângulo é possível porque a alimentação do motor ocorre por meio de somente três condutores da rede elétrica. A existência de um condutor neutro tornaria impossível o tipo de ligação.

O motor sempre parte em triângulo, passando para estrela imediatamente após a corrente cair para um valor próximo do nominal.

Imediatamente após a partida, até o motor alcançar cerca de 50% da velocidade nominal, o conjugado de carga é sempre superior ao conjugado elétrico do motor.

A chave estrela-triângulo apresenta vantagens quanto à redução do pico de corrente ao qual o motor é submetido na partida.

Questão 646916 de Engenharia Elétrica e Engenharia Eletrônica - CESPE CEBRASPE 2006

Questão

ID 646916

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Departamento Estadual de Trânsito do Pará

A figura acima mostra o esquema de alimentação do circuito de força de um motor de indução trifásico, cujo acionamento se dá por meio de uma chave estrela-triângulo. Quando os pontos A, B e C estão ligados a A₁, B₁ e C₁, respectivamente, o motor está ligado em estrela. Quando a chave é comutada automaticamente, agora para A₂, B₂ e C₂, respectivamente, o motor fica ligado em triângulo. Considere que os terminais das bobinas do motor sejam indicados por algarismos de 1 a 6, de modo que as bobinas são dispostas como 1-4, 2-5 e 3-6. A respeito do funcionamento do circuito e do motor, assinale a opção correta.

Alternativa A: A partida do motor com chave estrela-triângulo é possível
porque a alimentação do motor ocorre por meio de somente
três condutores da rede elétrica. A existência de um condutor
neutro tornaria impossível o tipo de ligação.
Alternativa B: O motor sempre parte em triângulo, passando para estrela
imediatamente após a corrente cair para um valor próximo do
nominal.
Alternativa C: Imediatamente após a partida, até o motor alcançar cerca de
50% da velocidade nominal, o conjugado de carga é sempre
superior ao conjugado elétrico do motor.
Alternativa D: A chave estrela-triângulo apresenta vantagens quanto à
redução do pico de corrente ao qual o motor é submetido na
partida.
