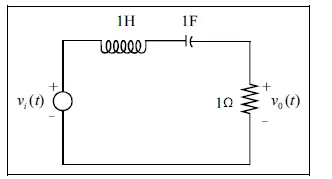

Considere o circuito elétrico mostrado na figura acima, com tensão de entrada e de saída v i (t) e vo(t) respecivamente. As transformadas de Laplace associadas a esses sinais são V i (s) e V 0 (s), respectivamente. A relação, no domínio s, da tensão de saída e de entrada resulta na função de transferência de um filtro. A respeito da função de transferência relacionando V 0 (s) e V i (s), assinale a opção correta.

A função de transferência resultante para o circuito elétrico acima representa um filtro passa-baixa.

Na freqüência igual a 1 rad/s, a amplitude da saída nesse circuito decai 50% em relação à amplitude do sinal de entrada.

Caso o sinal de saída V o (s) fosse obtido considerando a medida de tensão sobre o capacitor, os polos da nova função de transferência seriam diferentes daqueles em que a saída é observada nos terminais do resistor.

A função de transferência desse circuito caracteriza um filtro com resposta oscilatória subamortecida.

Questão 646907

Engenharia Elétrica e Engenharia Eletrônica · 2006

Questão

ID 646907

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Filtros e Fontes/Geradores de Sinais

Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Departamento Estadual de Trânsito do Pará

Considere o circuito elétrico mostrado na figura acima, com tensão de entrada e de saída v_i(t) e vo(t) respecivamente. As transformadas de Laplace associadas a esses sinais são V_i(s) e V₀(s), respectivamente. A relação, no domínio s, da tensão de saída e de entrada resulta na função de transferência de um filtro. A respeito da função de transferência relacionando V₀(s) e V_i(s), assinale a opção correta.

Alternativa A: A função de transferência resultante para o circuito elétrico
acima representa um filtro passa-baixa.
Alternativa B: Na freqüência igual a 1 rad/s, a amplitude da saída nesse
circuito decai 50% em relação à amplitude do sinal de
entrada.
Alternativa C: Caso o sinal de saída V_o(s) fosse obtido considerando a medida de tensão sobre o capacitor, os polos da nova função de transferência seriam diferentes daqueles em que a saída é observada nos terminais do resistor.
Alternativa D: A função de transferência desse circuito caracteriza um filtro
com resposta oscilatória subamortecida.
