Questão 646905

Engenharia Elétrica e Engenharia Eletrônica · 2006

Questão

ID 646905

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha

Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Departamento Estadual de Trânsito do Pará

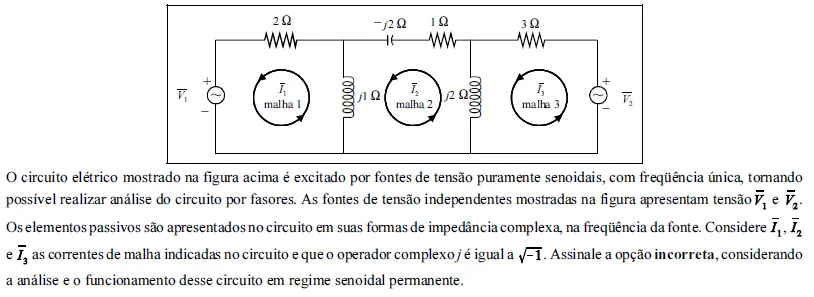

Alternativa A: Uma possível forma de se escrever a equação envolvendo as quedas de tensão na malha 2 é
Alternativa B:
Alternativa C: As correntes que fluem pelas fontes de tensão coincidem com as respectivas correntes de malha que passam por tais fontes.
Alternativa D: Suponha que somente as amplitudes das três correntes de malha tenham sido calculadas. A partir desses valores e dos valores de
resistências do circuito, é possível calcular a potência ativa total fornecida aos elementos passivos dos circuitos pelas fontes
independentes de tensão.
