Questão
ID 646062Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Departamento de Trânsito do Distrito Federal

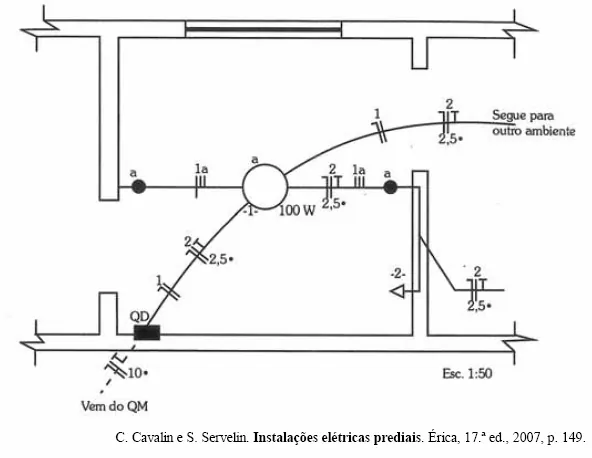

A figura acima mostra a planta de parte de uma instalação elétrica predial, na qual os elementos nos circuitos foram dimensionados de acordo com normas pertinentes ao tipo de problema.
Com base na planta da instalação elétrica mostrada acima, julgue os itens que se seguem.
Nessa instalação elétrica há somente dois circuitos, os quais necessariamente têm origem no quadro de distribuição (QD).
