Questão
ID 646057Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Departamento de Trânsito do Distrito Federal

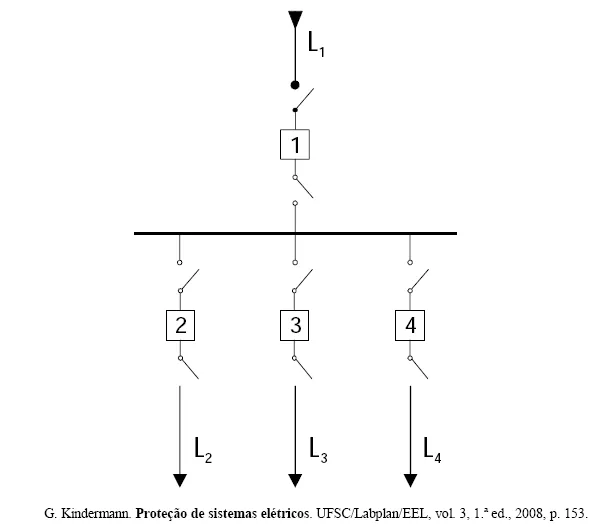

A figura acima ilustra o arranjo de subestação na forma de um esquema em diagrama unifilar.
Acerca do tipo de arranjo apresentado e de manutenção na subestação, julgue os itens a seguir.
Se for necessário efetuar manutenção somente no disjuntor 2 do arranjo, então os dois primeiros procedimentos são: desligar o respectivo disjuntor e, em seguida, abrir as seccionadoras que os conecta ao barramento e à linha 2.
