Questão
ID 646046Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Departamento de Trânsito do Distrito Federal

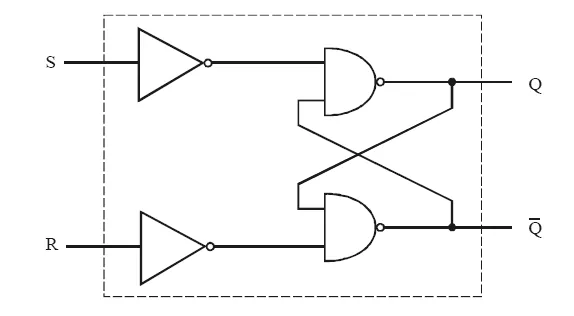

A figura acima representa um flip-flop RS básico, construído a partir de portas NÃO-E (NE) e inversores. No circuito, as variáveis de entrada são S e R e Q representa a saída anterior (Qa) à aplicação das entradas.
Considerando essas informações, julgue os itens que se seguem.
A situação quando S = 1 e R = 1 não poderá ser permitida na entrada, porque forçaria o flip-flop a assumir um estado de saída no qual Q teria que ser igual à saída complementar
