Questão
ID 646045Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Departamento de Trânsito do Distrito Federal

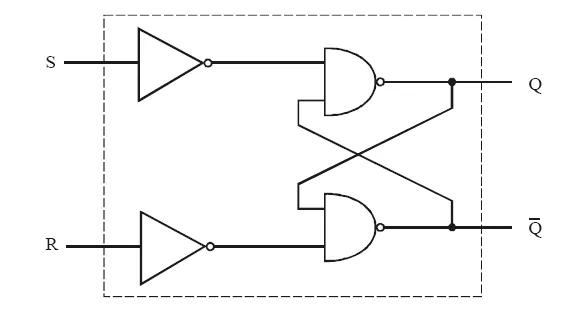

A figura acima representa um flip-flop RS básico, construído a partir de portas NÃO-E (NE) e inversores. No circuito, as variáveis de entrada são S e R e Q representa a saída anterior (Qa) à aplicação das entradas.
Considerando essas informações, julgue os itens que se seguem.
A saída que o flip-flop irá assumir (após a aplicação das entradas) depende somente das entradas S e R.
