Questão
ID 646040Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Perdas, Rendimento, Torque, Potência, Ângulo de Potência e Funcionamento Geral
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Departamento de Trânsito do Distrito Federal

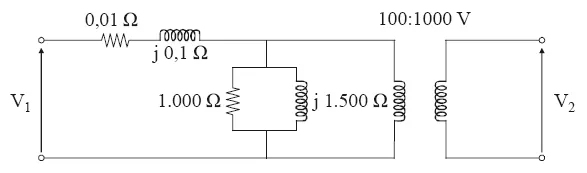

Um transformador monofásico, com potência nominal igual a 10 kVA, 60 Hz e relação de transformação 100 V/1.000 V, foi submetido aos ensaios de curto-circuito e a vazio, obtendo-se o circuito elétrico linear equivalente em baixas frequências, com parâmetros referenciados ao lado de baixa tensão, conforme mostrado na figura acima.
Considerando essas informações e que j =
, julgue os itens a seguir.
Suponha que uma carga puramente resistiva, suprida com tensão e potência nominais, seja conectada ao lado de alta tensão do transformador. Nesse caso, a perda ativa estimada nos enrolamentos do transformador é superior a 500 W.
