Questão
ID 646038Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Magnéticos e Forças Magnéticas
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Departamento de Trânsito do Distrito Federal

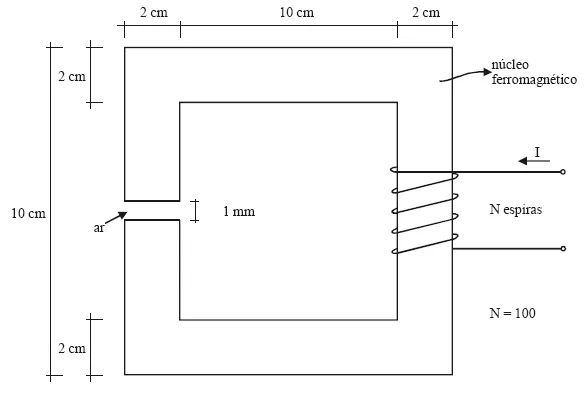

A figura acima mostra a estrutura e as ligações de um circuito magnético, em que o material ferromagnético do núcleo tem permeabilidade magnética relativa constante e igual a 1.000 e é formado por 100 espiras. Suponha que todos os trechos do núcleo tenha seção reta igual a 4 cm2 e que a indução magnética no interior e fora do entreferro sejam iguais. Uma corrente CC com amplitude I excita a bobina de modo que a indução magnética no entreferro é igual a 1,0 Wb/m2.
Considerando as informações acima, julgue os itens que se seguem.
Caso a corrente na bobina seja dobrada, a indutância dessa bobina será reduzida à metade.
