Questão 644188

Engenharia de Telecomunicações · 2015

Questão

ID 644188

Disciplina: Engenharia de Telecomunicações

Assunto: Amplificadores Operacionais

Ano: 2015 Banca: FCC - Fundação Carlos Chagas Órgão: Defensoria Pública do Estado de São Paulo

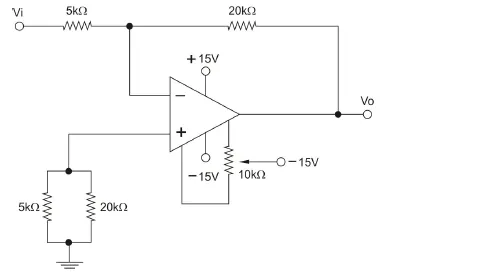

Um projetista elaborou o circuito abaixo com um amplificador operacional típico.

Em relação ao funcionamento desse circuito,

Alternativa A: a função do potenciômetro é de ajustar o ganho do amplificador devido a pequenas diferenças construtivas nos componentes
internos do amplificador operacional.
Alternativa B: a função dos resistores ligados à entrada positiva do amplificador é eliminar os efeitos da corrente de polarização (bias)
dos transistores de entrada do amplificador operacional.
Alternativa C: a função dos resistores ligados à entrada positiva do amplificador é aumentar a banda passante do amplificador
operacional, permitindo sinais de entrada de frequências mais altas.
Alternativa D: para ajustar o potenciômetro, deve-se colocar a entrada negativa na tensão de alimentação +15 V, e a positiva em −15 V,
ajustando o potenciômetro de modo a fornecer 7,5 V em Vo.
Alternativa E: por estar alimentado com tensões +15V e -15V, ele poderá sobreaquecer e se danificar, pois nenhum amplificador
operacional pode ser alimentado com tensões além da faixa de −12 V a +12 V.
