Questão 644175

Engenharia Elétrica e Engenharia Eletrônica · 2015

Questão

ID 644175

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Dimensionamento de Condutores e Eletrodutos

Ano: 2015 Banca: FCC - Fundação Carlos Chagas Órgão: Defensoria Pública do Estado de São Paulo

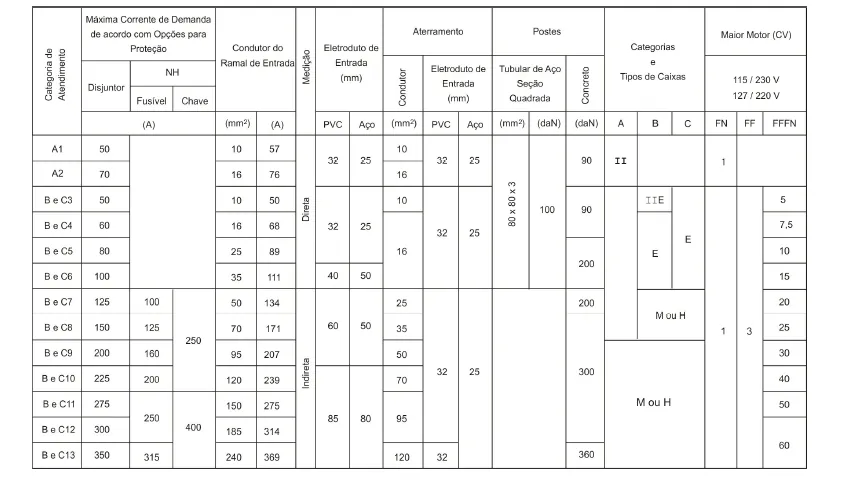

Para o projeto do ramal de entrada de uma instalação elétrica residencial, o projetista precisou consultar a tabela fornecida pela concessionária de energia elétrica local, apresentada abaixo.

Considerando que a unidade consumidora tenha sido classificada na categoria de atendimento B (bifásica) e que a corrente de demanda máxima calculada tenha sido de 56 A, é indicado a utilização de

Alternativa A: condutor do ramal de entrada de seção 16 mm² com capacidade de condução de corrente de 76 A, disjuntor com corrente nominal de 70 A e eletroduto de entrada de 32 mm.
Alternativa B: medição direta, condutor do ramal de entrada de seção 16 mm², disjuntor com corrente nominal de 60 A e caixa categoria B, tipo E.
Alternativa C: medição indireta, condutor do ramal de entrada de seção 50 mm², disjuntor com corrente nominal de 125 A e caixa categoria B, tipo M.
Alternativa D: medição direta, condutor do ramal de entrada e de aterramento de seção 10 mm² e poste de concreto com esforço mínimo suportável de 90 daN.
Alternativa E: medição indireta, condutor do ramal de entrada de seção 16 mm², disjuntor com corrente nominal de 50 A e maior motor de 3 CV para tensão 220 V.
