Questão
ID 644158Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2015 Banca: FCC - Fundação Carlos Chagas Órgão: Defensoria Pública do Estado de São Paulo

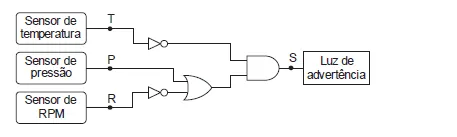

Considere o dispositivo de alarme representado abaixo e o seu circuito equivalente com apenas portas NAND.

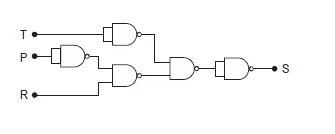

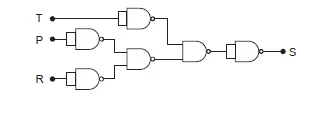

O circuito equivalente é o que consta em:
