Questão 643189

Engenharia Mecatrônica · 2010

Questão

ID 643189

Disciplina: Engenharia Mecatrônica

Assunto: Comandos Eletropneumáticos Básicos

Ano: 2010 Banca: FCC - Fundação Carlos Chagas Órgão: Defensoria Pública do Estado de São Paulo

Atenção: Para responder às questões de números 46 e 47 devem ser utilizados a frase e o esquema abaixo.

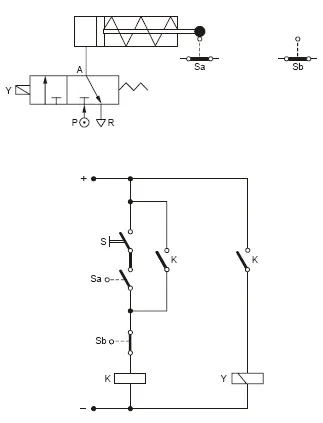

"O esquema apresenta o sistema de comando de uma válvula eletropneumática unidirecional que alimenta um cilindro de simples ação com retorno por mola interna e dois sensores de fim de curso: Sa e Sb."

Sobre a operação do sistema, é correto afirmar que o

Alternativa A:
cilindro executa um movimento oscilante enquanto a chave S estiver fechada.
Alternativa B:
cilindro inicia um movimento oscilante quando a chave S é acionada e continua com esse movimento mesmo após a abertura da chave S.
Alternativa C:
acionamento da chave S inicia um movimento oscilante no cilindro, mas quando ela é desacionada, o cilindro para na posição de acionamento do sensor Sb.
Alternativa D:
acionamento da chave S provoca apenas um movimento de ida do cilindro, permanecendo parado na posição de acionamento do sensor Sb até que a chave S seja acionada novamente, voltando à posição inicial.
Alternativa E:
acionamento da chave S provoca um movimento de ida do cilindro, permanecendo parado na posição de acionamento do sensor Sb até que a chave S seja desacionada, voltando à posição inicial.
