Questão 634044

A cada pulso na entrada CK, todos os biestáveis do circuito chavearão a saída de “0” para “1”.

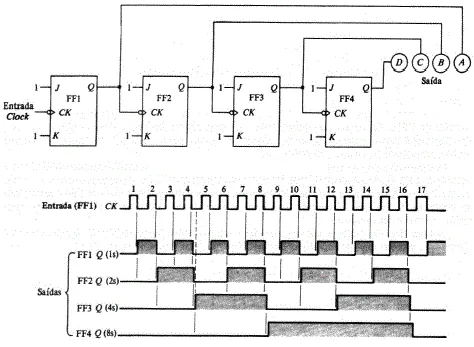

O circuito representa um contador assíncrono de 4 bits, de módulo 16, utilizando biestáveis JK.

O circuito representa um contador síncrono de 4 bits, de módulo 8, utilizando biestáveis JK.

O círculo na entrada CK do biestável RS significa que a unidade chaveará na transição de bordo anterior.
