Questão
ID 632301Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia de Saneamento de Minas Gerais

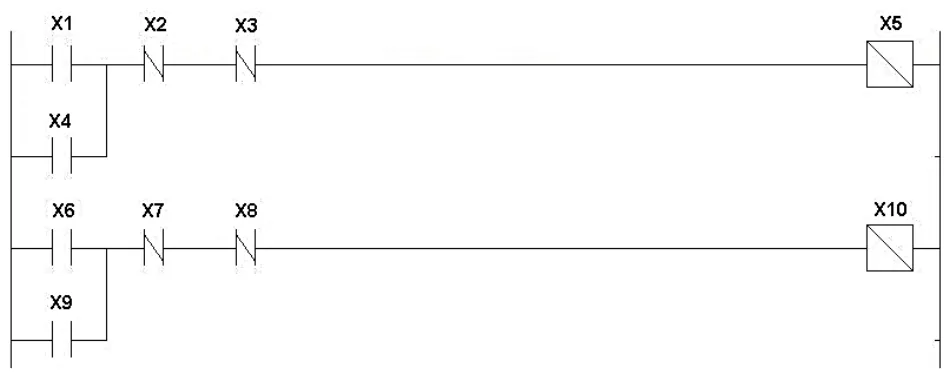

O LADDER apresentado controla um motor, de forma que o mesmo possa girar nos dois sentidos (horário e anti-horário) através do acionamento de cada uma das saídas ilustradas. Existe um intertravamento para garantir que o acionamento de uma das saídas impeça o acionamento da outra e vice-versa.
Os seguintes comandos foram implementados:
B1 – Botoeira para girar em sentido horário
B2 – Botoeira para girar em sentido anti-horário
B3 – Botoeira Desliga Motor
Q1 – Liga Motor em sentido Horário
Q2 – Liga Motor em sentido anti-horário
A CORRETA sequência dos comandos no LADDER é:
