Questão
ID 632299Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia de Saneamento de Minas Gerais
Amplificadores operacionais são dispositivos comumente empregados em malhas de controle analógico. Para tanto, podem implementar uma gama de funções matemáticas através da combinação de elementos passivos como resistores e capacitores.

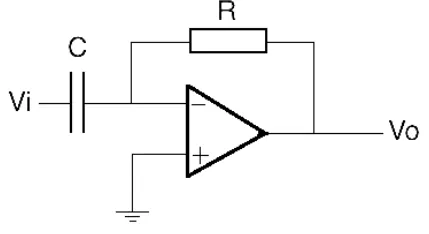

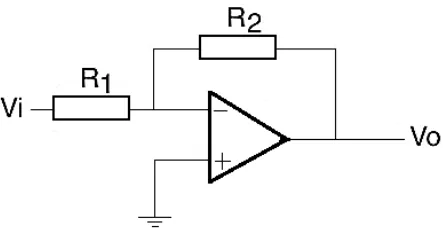

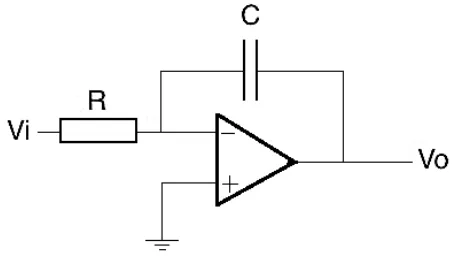

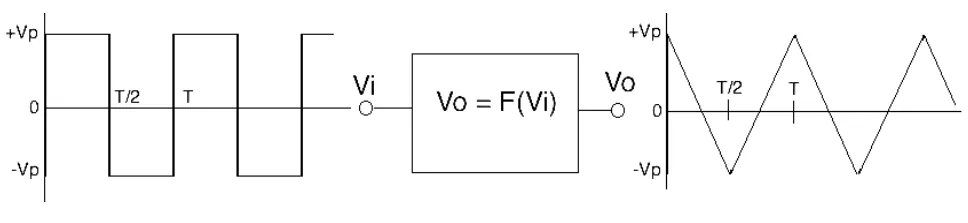

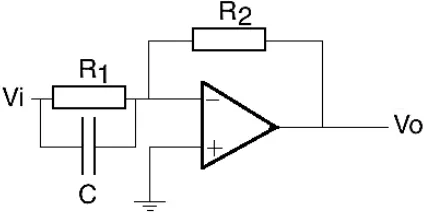

Assim sendo, o circuito típico utilizando amplificadores operacionais que MELHOR representa a relação entre a entrada e a saída de sinal para o bloco é:
