Questão 615439

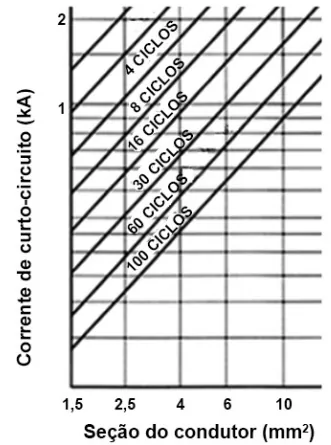

Em um determinado ponto de um circuito terminal de uma instalação elétrica ocorreu um curto circuito. A figura a seguir apresenta parte de um gráfico das correntes de curto-circuito em função das seções dos cabos.

Sabe-se que a frequência da fonte de alimentação é 60 Hz, a intensidade desse curto-circuito é 1.000 A e que o disjuntor abre o circuito faltoso em 0,5 s.

Considerando-se o curto-circuito, assinale a opção que indica a menor bitola que esse circuito deve ter.
