Questão 615413

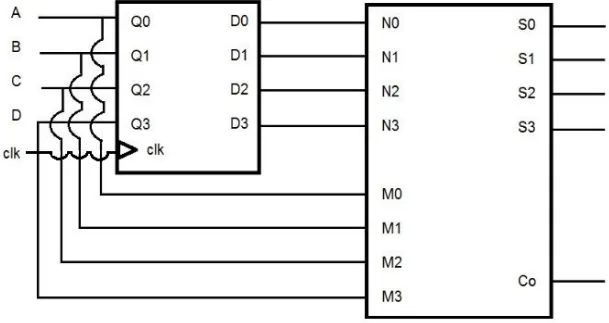

A implementação abaixo utiliza um contador de 4 bits e um somador de duas entradas de 4 bits sem carry de entrada. Para as entradas e as saídas do contador e do somador, índice 0 representa o bit menos significativo e o índice 3 representa o bit mais significativo. O valor das linhas ABCD é 1010. Após ser inicializado pelo valor das linhas, conforme a figura, o contador inicia a contagem no sentido crescente.

Considerando que todos os valores são atualizados instantaneamente, após a terceira borda de subida do sinal de clk (onda quadrada), os valores de Co (carry out) e de S0-S1-S2-S3, respectivamente, são
