Questão
ID 615409Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Perdas, Rendimento, Torque, Potência, Ângulo de Potência e Funcionamento Geral
Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Pernambucana de Saneamento

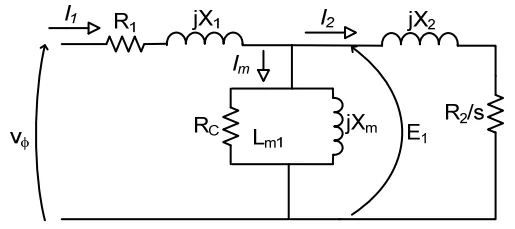

A figura a seguir apresenta o circuito equivalente monofásico de um motor de indução trifásico, cujos valores de impedância por fase são apresentados a seguir:
R1 = 0,6 Ω; X1 = 1 Ω; R2 = 0,5 Ω; X2 = 0,5 Ω; XM = 20 Ω; RC = 100 Ω
Sabendo-se que o motor opera com um escorregamento de 5 % e o módulo da corrente I2é de 10 A, assinale a opção que indica a potência total dissipada nos enrolamentos do rotor, em W.
