Questão
ID 615402Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Pernambucana de Saneamento

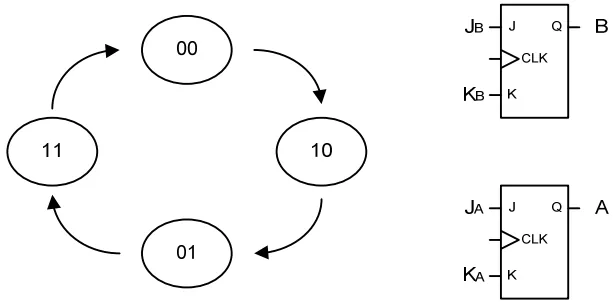

Considere a seguinte máquina de estados BA e sua implementação, de forma síncrona, utilizando flip-flops JK.
Os sinais JBKB e JAKA que, respectivamente, geram os estados de B e A, são
