Questão
ID 615399Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Pernambucana de Saneamento

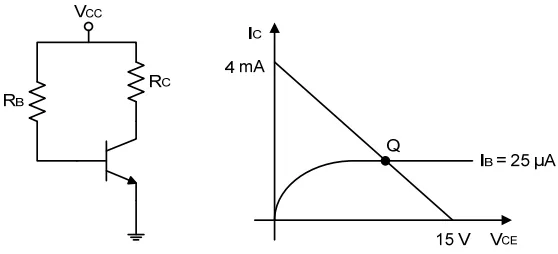

A figura abaixo mostra um transistor bipolar de junção com seu circuito de polarização, seguido pela reta de carga representante dessa polarização no ponto Q.
Sabendo que a tensão base-emissor do transistor é igual a 0,7 V, determine os valores dos resistores RB e RC, ambas em kΩ, para a polarização no ponto Q.
