Questão
ID 615387Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Pernambucana de Saneamento

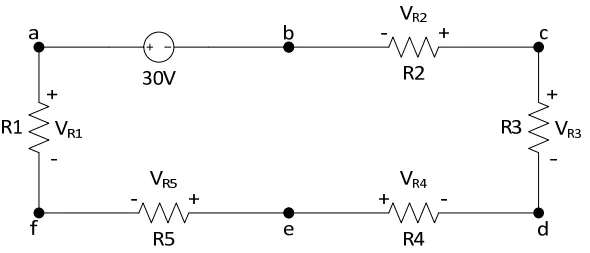

Considere o circuito da figura a seguir.
Dadas as tensões a seguir
VR1 = 2V, VR2 = 5V, VR4 = 10V e VR5 = –5V
determine o valor de VR3.
