Questão
ID 615381Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Pernambucana de Saneamento

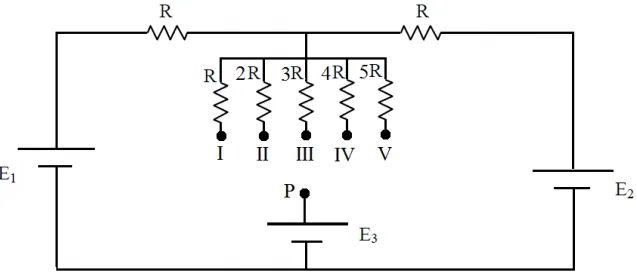

A figura a seguir apresenta um circuito composto por dois resistores na malha mais externa com valores iguais a R, cinco resistores que podem ser conectados ao ponto P com valores indicados na figura e três fontes contínuas E1, E2 e E3 com valores iguais a E.
Para que a corrente elétrica no ramo central do circuito seja igual a zero, o ponto P deve estar conectado ao ponto
