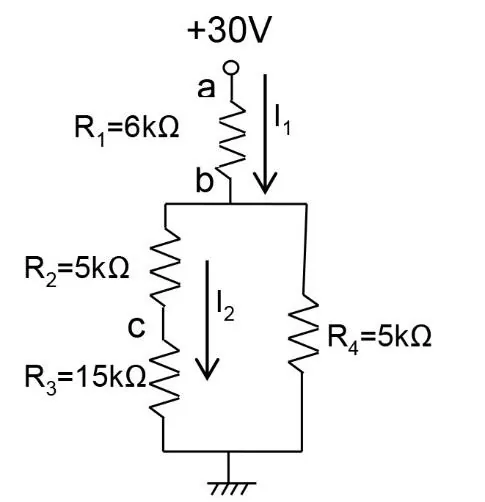

Para o circuito ao lado, as correntes I 1 e I 2 e as tensões V ab e V bc são, respectivamente:

3 mA – 6 mA – 18 V – 12 V.

3 mA – 0,6 mA – 18 V – 3 V.

30 mA – 6 mA – 1,8 V – 3 V.

5 mA – 1 mA – 1,8 V – 1,2 V.

3 mA – 6 mA – 1,8 V – 3 V.

Questão 613508

Engenharia Elétrica e Engenharia Eletrônica · 2017

ID 613508

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia

Para o circuito ao lado, as correntes I₁ e I₂ e as tensões V_ab e V_bc são, respectivamente:
