Questão 613480

Engenharia Mecatrônica · 2017

Questão

ID 613480

Disciplina: Engenharia Mecatrônica

Assuntos: Válvulas: Direcionais, Pré-operadas, de Retenção, de Fluxo e Reguladora de Pressão

Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia

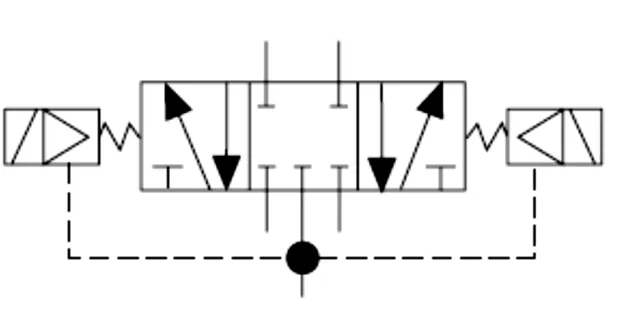

Circuitos hidráulicos e pneumáticos, muito empregados em automação industrial, podem ser representados através de desenhos técnicos, com utilização de simbologia específica para essa finalidade. O componente representado a seguir é um exemplo típico de representação através de simbologia.

O componente representado é uma válvula de controle direcional de 5 vias, 3 posições:

Alternativa A:
de centro aberto, com operação direta por piloto. Duas posições com comando pneumático e uma terceira, centrada por mola.
Alternativa B:
de centro fechado, com operação direta por piloto. Duas posições com comando por mola e uma terceira, centrada por comando pneumático.
Alternativa C:
de centro fechado, com operação indireta por piloto. Duas posições com comando por mola e uma terceira, centrada por piloto.
Alternativa D:
de centro fechado, com operação indireta por piloto. Duas posições com comando pneumático e uma terceira, centrada por mola.
Alternativa E:
de centro aberto, com operação direta por piloto. Duas posições com servocomando e uma terceira, centrada por mola.
