Questão
ID 613159Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia

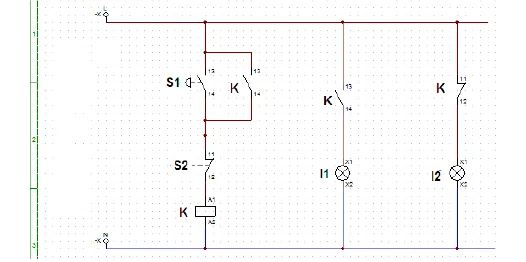

Considere o circuito de comando elétrico apresentado abaixo:´
Com base nesse circuito, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):
( ) Ao ser energizado, acende-se a lâmpada l2.
( ) Os botões S1 e S2 são do tipo pulsante, ou seja, tão logo seja cessada a pressão, eles retornam à posição inicial.
( ) Ao ser acionado o botão S1, acende-se a lâmpada l1, e ao cessar a pressão no botão S1 a lâmpada l1 se apaga.
( ) A lâmpada l2 se apagará no instante em que a lâmpada l1 acender-se.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
