Questão
ID 613158Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia

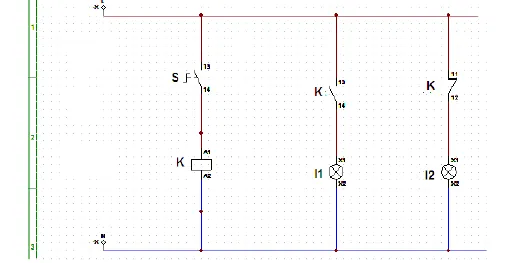

Considere o esquema de circuito de comando elétrico a seguir:
Com base nesse esquema, avalie as seguintes afirmativas:
1. Ao ser energizado, a lâmpada l1 fica apagada e a lâmpada l2 se acende.
2. Ao ser acionado o botão S, energiza-se o contator K.
3. Quando se energiza o contator K, a lâmpada l1 permanece apagada.
4. Quando se energiza o contator K, a lâmpada l2 se apaga.
Assinale a alternativa correta.
