Questão
ID 613149Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia

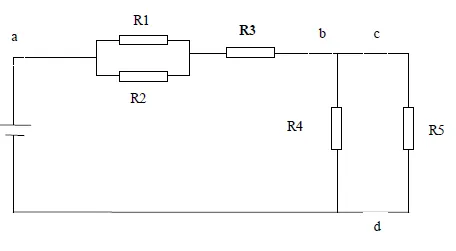

Considerando o circuito elétrico esquematizado ao lado, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):
( ) A resistência equivalente entre R1 e R2 é dada por R1xR2/R1+R2.
( ) A resistência equivalente entre “a” e “b” é dada por (R1xR2/R1+R2)+R3.
( ) A resistência equivalente entre R4 e R5 é dada por 1/Req=1/R4 + 1/R5.
( ) A resistência equivalente total será a soma da resistência equivalente entre os pontos “a” e “b” e a resistência equivalente entre os pontos “c” e “d”.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
