Questão 611458

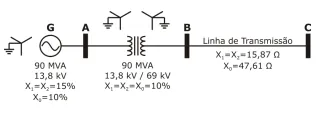

Na figura acima, apresenta-se o diagrama unifilar de um sistema elétrico trifásico hipotético que deve ser submetido a um estudo de curto-circuito. As potências nominais apresentadas são trifásicas e as tensões nominais indicadas são de linha. O objetivo do estudo é obter a corrente de sequência positiva durante curtos-circuitos francos na Barra C dos tipos trifásico e monofásico. Para tanto, deve-se considerar uma potência trifásica base de 90 MVA e uma tensão de linha base de 13,8 kV no gerador G, assumindo que a Barra C tenha uma tensão de 1,1/0^o pu no instante de ocorrência do curto-circuito. Realizando corretamente os cálculos da referida análise, conclui-se que as correntes de sequência positiva, em pu, para os curtos-circuitos trifásico e monofásico aplicados na Barra C são iguais, respectivamente, a
