Questão 611444

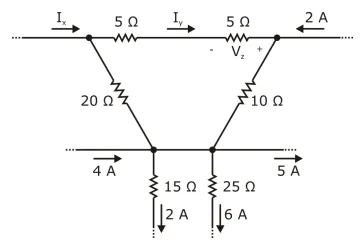

As Leis de Kirchhoff consistem em técnicas muito úteis no âmbito da análise de circuitos elétricos, visto que permitem a obtenção de relações de corrente e tensão que viabilizam a solução dos circuitos mesmo quando algumas grandezas elétricas do sistema não são conhecidas. No circuito ilustrado na figura acima, deseja-se calcular o valor das correntes I_x e I_y, bem como da tensão V_z. Assinale a alternativa que apresenta os valores corretos de I_x, I_y e V_z.
