Questão
ID 608947Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores para Instrumentos, Transformador de Potencial e Transformador de Corrente
Ano: 2005 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia Espírito Santense de Saneamento

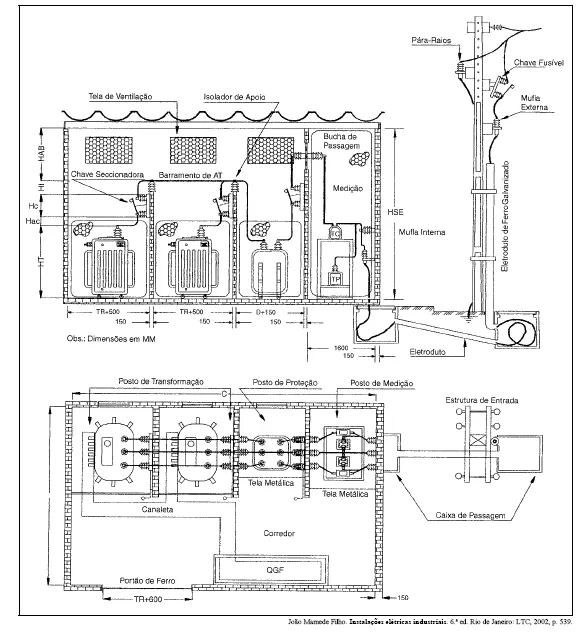

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.
Uma vez que a alimentação da concessionária é equilibrada, o "Posto de Medição" utiliza apenas um TP. Todavia, como a carga nem sempre é equilibrada, o "Posto de Medição" utiliza três TCs.
