Questão
ID 607973Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2005 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia Espírito Santense de Saneamento

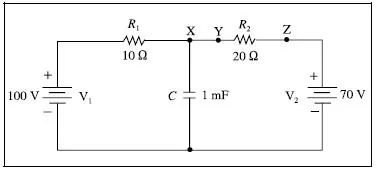

A figura acima mostra um circuito elétrico em que todos os componentes são ideais. Com relação a esse circuito, julgue os próximos itens, sabendo que ele está funcionando há muitas horas.
Considere que um wattímetro analógico tenha a bobina de corrente conectada de modo a substituir o segmento X-Y do circuito e a bobina de potencial conectada de modo a medir a tensão entre os pontos Y e Z. Nesse caso, esse wattímetro medirá a potência consumida pelo resistor R2.
