Questão
ID 607629Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Medição de Potência e Energia Elétrica (Ativa e Reativa)
Ano: 2005 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia Espírito Santense de Saneamento

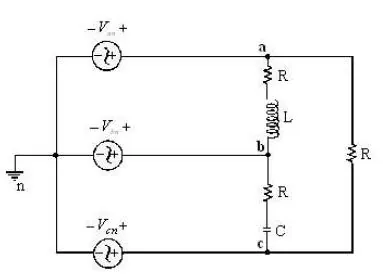

A figura acima mostra uma fonte trifásica senoidal equilibrada que alimenta uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.
Um wattímetro analógico monofásico, com a bobina de corrente corretamente conectada entre a fase a da fonte e o ponto a e com a bobina de potencial corretamente conectada entre os pontos b e c, associado a outro wattímetro analógico monofásico, cuja bobina de corrente está corretamente conectada entre a fase c da fonte e o ponto c e com a bobina de potencial corretamente conectada entre os pontos a e b, permite medir potência ativa consumida pela carga.
