Questão
ID 607623Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2005 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia Espírito Santense de Saneamento

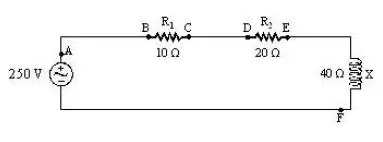

A figura acima mostra um circuito elétrico em que a fonte é monofásica senoidal com tensão eficaz de 250 V e todos os componentes são ideais. Com relação a esse circuito, julgue os itens abaixo
.
Um wattímetro analógico monofásico cuja bobina de corrente estivesse corretamente conectada entre os pontos C e D e cuja bobina de potencial estivesse corretamente conectada entre os pontos C e E indicará a potência de 500 W.
