Questão
ID 607287Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2023 Banca: FUNDEP Gestão de Concursos Órgão: Companhia Energética de Minas Gerais

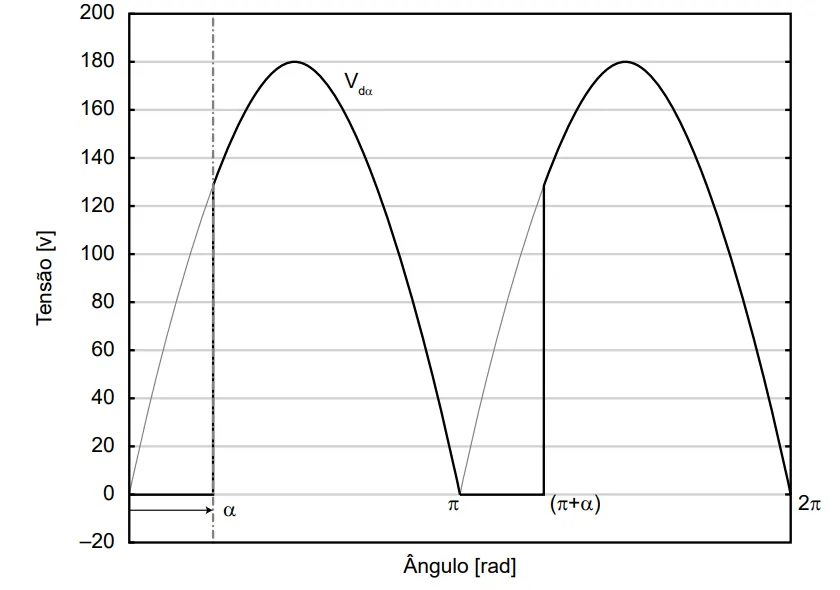

A seguir é apresentada a forma de onda da tensão de saída (Vd𝛼) de um retificador a tiristores, conectado a uma rede monofásica com tensão eficaz igual a 127 V. A ponte retificadora opera com um ângulo de disparo igual a 𝛼.
O valor médio da tensão Vd𝛼, em função do ângulo 𝛼, é igual a:
