Questão
ID 607278Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2023 Banca: FUNDEP Gestão de Concursos Órgão: Companhia Energética de Minas Gerais

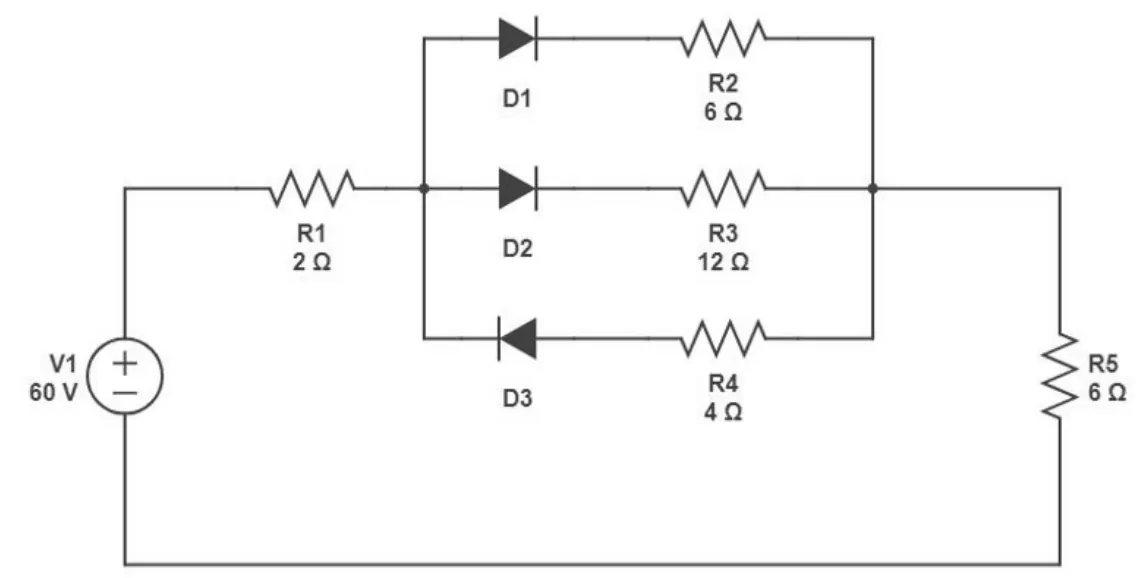

Em relação ao circuito de corrente contínua representado na figura a seguir, todos os diodos podem ser considerados como ideais.
Assinale a alternativa que apresenta, respectivamente, a tensão no resistor R3 em volts e a corrente no resistor R5 em amperes.
