Questão
ID 606970Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Ensaios de Máquinas e Transformadores
Ano: 2023 Banca: FUNDEP Gestão de Concursos Órgão: Companhia Energética de Minas Gerais

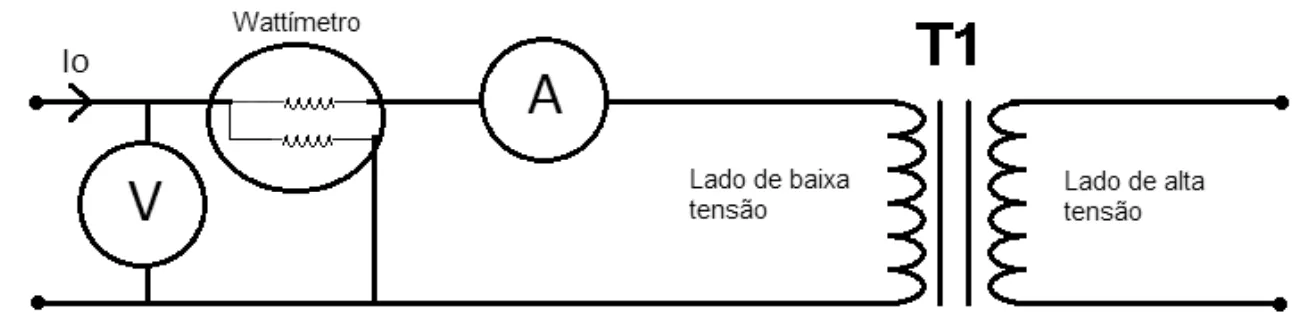

O circuito a seguir ilustra um ensaio a vazio realizado do lado de baixa tensão de um transformador monofásico de 440/220 V.
Nesse ensaio, as leituras dos instrumentos foram:
• Leitura do wattímetro = 500 W.
• Leitura do voltímetro = 220 V.
• Leitura do amperímetro = 2,5 A.
De acordo com os dados medidos no ensaio a vazio, o valor da resistência de magnetização do transformador vale:
