Questão
ID 606952Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2023 Banca: FUNDEP Gestão de Concursos Órgão: Companhia Energética de Minas Gerais

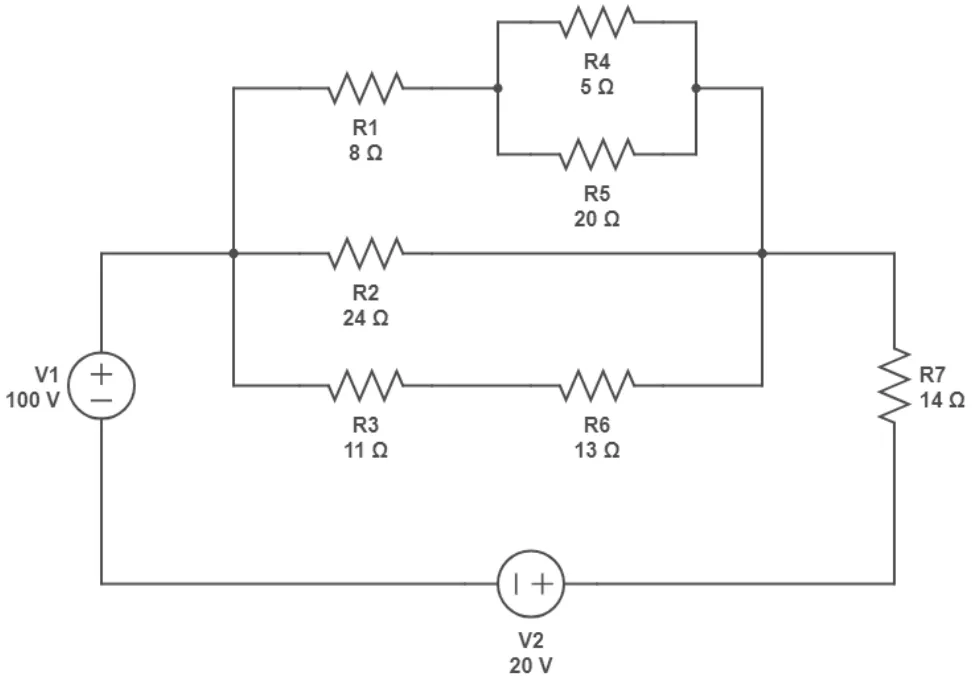

O circuito representado na figura a seguir é composto por duas fontes de tensão CC e sete resistores.
Assinale a alternativa que apresenta, respectivamente, o módulo da corrente no resistor R2 em amperes e a tensão no resistor R7 em Volts.
