Questão
ID 604541Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2016 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Docas do Estado da Bahia

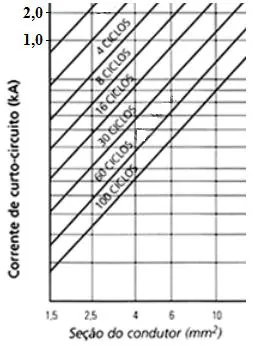

A figura a seguir apresenta um gráfico das correntes de curto-circuito, em kA, em função das seções dos cabos, em mm2.
A instalação elétrica tem frequência de 50 Hz e o disjuntor do circuito em questão atua em 0,08 s, quando submetido a uma corrente de curto-circuito.
Sabendo que a corrente de curto-circuito é de 1.000 A, a menor bitola que esse circuito deve ter é
