Questão
ID 604529Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2016 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Docas do Estado da Bahia

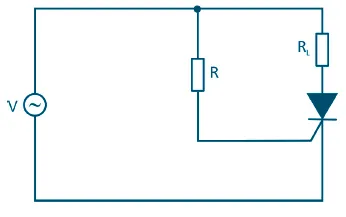

A figura a seguir apresenta um circuito de disparo de um SCR. A tensão da fonte é 100 V eficazes, a mínima corrente de gatilho que garante o disparo do SCR é 100 μA e a tensão entre o gatilho e o catodo, após a condução, é 0,5 V.
O valor do resistor R para que o ângulo de disparo do SCR seja de 30o em relação à tensão da rede é:
