Questão
ID 604524Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2016 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Docas do Estado da Bahia

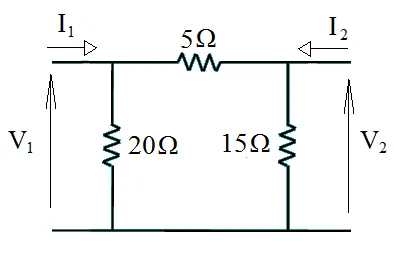

A figura a seguir apresenta um quadripolo com sua respectiva equação matricial.
\(\left|_{V_2}^{V_1}\right|=\left|_{Z_{21}}^{Z_{11}}\ \ \ \ \ \ _{Z_{22}}^{Z_{12}}\right|\ .\ \left|_{I_2}^{I_1}\right|\)
Os parâmetros \(Z_{11},\ Z_{12},\ Z_{21}\) e \(Z_{22}\) , em ohms, são respectivamente iguais a
