Questão
ID 604519Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2016 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Docas do Estado da Bahia

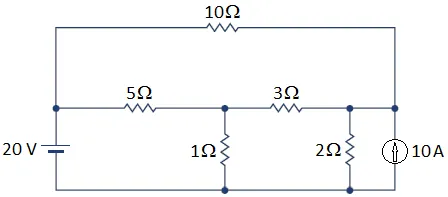

A figura a seguir apresenta um circuito elétrico composto por uma fonte de tensão, uma fonte de corrente CC e cinco resistores.
A queda de tensão, em volts, entre os terminais do resistor de 1 \(\Omega\) é:
