Questão 600903

Engenharia Mecatrônica · 2016

Questão

ID 600903

Disciplina: Engenharia Mecatrônica

Assunto: Atuadores Pneumáticos e Válvulas Direcionais

Ano: 2016 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia do Metropolitano de São Paulo

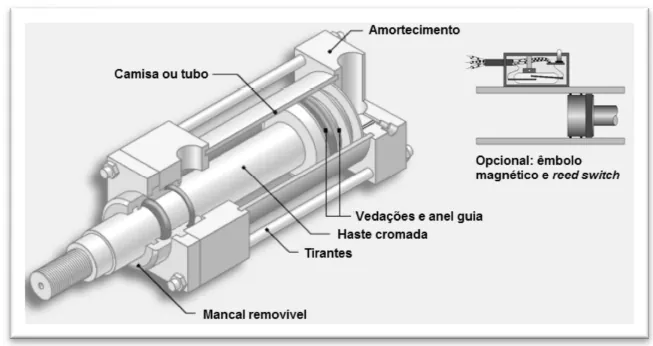

A figura abaixo ilustra um atuador comumente empregado em controle e automação industrial por sistema eletropneumático.

Referente a esse tipo de dispositivo, é correto afirmar:

Alternativa A:
Somente atuadores de simples ação podem utilizar êmbolo magnético para atuar em reed switch.
Alternativa B:
O êmbolo magnético normalmente é utilizado para auxiliar no deslocamento do eixo central, através da força magnética exercida.
Alternativa C:
Atuador de dupla ação: assim como o de simples ação, utiliza mola interna, mas não depende de forças externas para retornar à posição de repouso (desacionado).
Alternativa D:
Atuador de simples ação: permanece avançado enquanto a pressão interna de ar for superior à pressão total exercida no sentido contrário (decorrente da pressão atmosférica somada à pressão produzida pela força da mola).
Alternativa E:
Atuador de simples ação: permanece avançado até que a câmara oposta receba ar comprimido.
