Questão
ID 599984Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2012 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia do Metropolitano de São Paulo

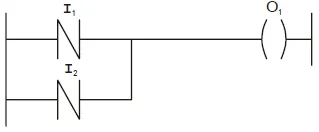

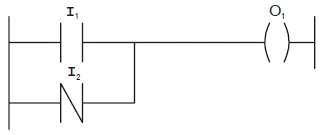

O diagrama de contatos que equivale à função lógica NAND entre as entradas I1 e I2 é:
