Questão
ID 597935Disciplina: Engenharia de Telecomunicações
Assunto: Amplificadores Operacionais
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Integração Portuária do Ceará

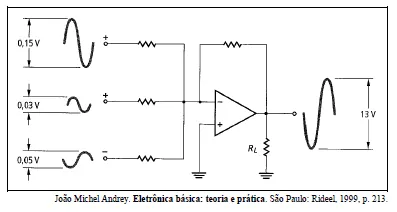

A figura acima mostra o diagrama de um circuito eletrônico que utiliza um amplificador operacional e as suas tensões de entrada e de saída, todas senoidais. Julgue os seguintes, relativos a esse circuito.
O ganho do amplificador é igual a 200.
