Questão
ID 597933Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Integração Portuária do Ceará
Com relação a aspectos de sistemas digitais, julgue os itens subseqüentes.

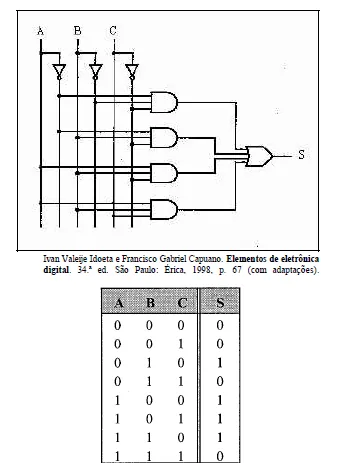

O circuito lógico mostrado na figura a seguir implementa a função lógica que executa a tabela verdade subseqüente.
