Questão
ID 597822Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Integração Portuária do Ceará

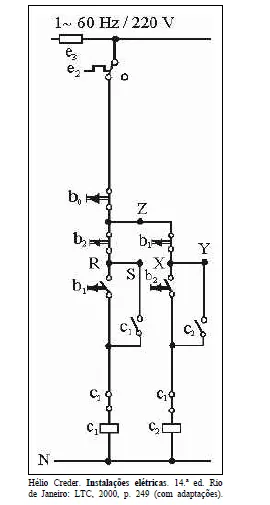

A figura acima mostra o diagrama de controle de um acionamento elétrico. A partir dessas informações, julgue os itens seguintes.
Considere que sejam realizadas as seguintes alterações no diagrama:
• eliminação da conexão entre os pontos R e S;
• eliminação da conexão entre os pontos X e Y;
• introdução de conexão entre os pontos S e Z;
• introdução de conexão entre os pontos Y e Z.
Nesse caso, o diagrama atuaria demodo diferente do original, dando maior importância ao uso do botão “b0”.
